Анализатор уровня жидкости Венеция

Анализатор уровня жидкости (ИУЖ-2 "Венеция") предназначен для контроля наличия или отсутствия жидкости в контролируемом объеме посредством коммутации электрических цепей постоянного или переменного тока. Анализатор обеспечивает контроль уровня жидкости до точки ее замерзания.

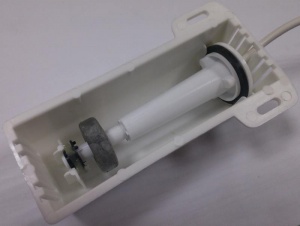

Принцип действия анализатора основан на воздействии магнита-поплавка 1 (рис.1) находящегося на поверхности жидкости на геркон 2 (магнитоуправляемый контакт), вызывающий его размыкание или замыкание (при наличии жидкости геркон разомкнут).

Отличительные черты и преимущества

- простота конфигурирования и эксплуатации;

- герметичность электрических цепей.

Указания по эксплуатации

Надежность и долговечность датчиков в эксплуатации обеспечивается правильным выбором схемы управления, режимов и условий эксплуатации. Не допускается налипание на постоянном магните (поплавке) ферромагнитных деталей.

Технические характеристики

Габаритные размеры, мм не более 134х72х43
Длина выводов, мм 500
Электрическая прочность изоляции, Вэфф 550
Сопротивление изоляции, Ом 1х107
Номинальное напряжение, В 12
Коммутируемый ток, А 0,25
Степень защиты, обеспечиваемая оболочкой IP 68
Температура окружающего воздуха -30….+50°С
